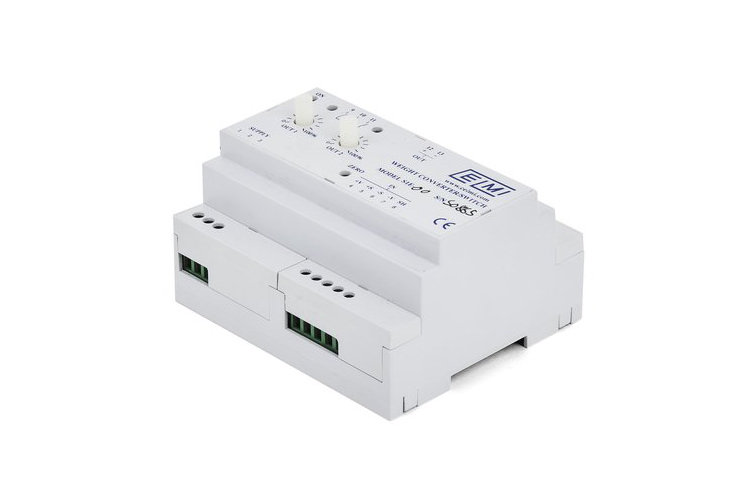

警報/轉換器S1E模型是一種模擬儀器，專門設計用于任何工業和民用工廠，既適用于電子稱重系統，使用具有電應變儀的稱重傳感器，也適用于以mA為單位的標準信號中的過程量。
產品描述
S1E通過撥碼開關選擇的不同信號范圍，并將輸入信號轉換為標準的0-10 Vdc。與選定的測量范圍成正比，該范圍將傳送到報警電路和模擬輸出。儀表內部提供高帶有短路保護的高穩定電源給傳感器提供穩定激勵電壓。當發生短路時儀表自動切斷稱重傳感器的電源。S1E提供兩個報警電路，可設定為高報警或低報警。通過位于儀表正面的270°刻度旋鈕進行報警設定。報警輸出為光電隔離的靜態類型，適合直接驅動交流負載，并配備狀態指示燈（正常狀態為綠色），以方便進行儀表維修。非隔離的0-10 VDC.模擬輸出在出廠時已校準到測量范圍; 最終需要進行的任何特殊校準都可以在接收器（PC / PLC / Display）上輕松完成。儀表配備了故障控制電路，該電路可警告稱重傳感器內部的任何斷路或短路，或稱重傳感器接線以及儀表內部的故障。通過將模擬輸出強制在滿量程10 V并激活報警輸出來發出故障信號。
此外，如果輸入信號低于滿量程的2％（相當于輸入信號短路），則該儀表給出故障報警。 如果測量系統本身沒有皮重時可以通過J2跳線取消此故障狀態。
產品應用
? 起重機械的過載控制
? 筒倉，儲罐等的警報和液位測量
? 任何尺寸的警報
? 用于PC / PLC輸入的測量變送器
主要特點
? 多功能輸入（mV，mA）
? 帶光隔離輸出的兩個警報閾值
? 稱重傳感器電源具有短路保護
? 故障控制電路
? 模擬輸出0-10Vdc信號
? DIN導軌安裝結構
? 模擬輸出出廠校準

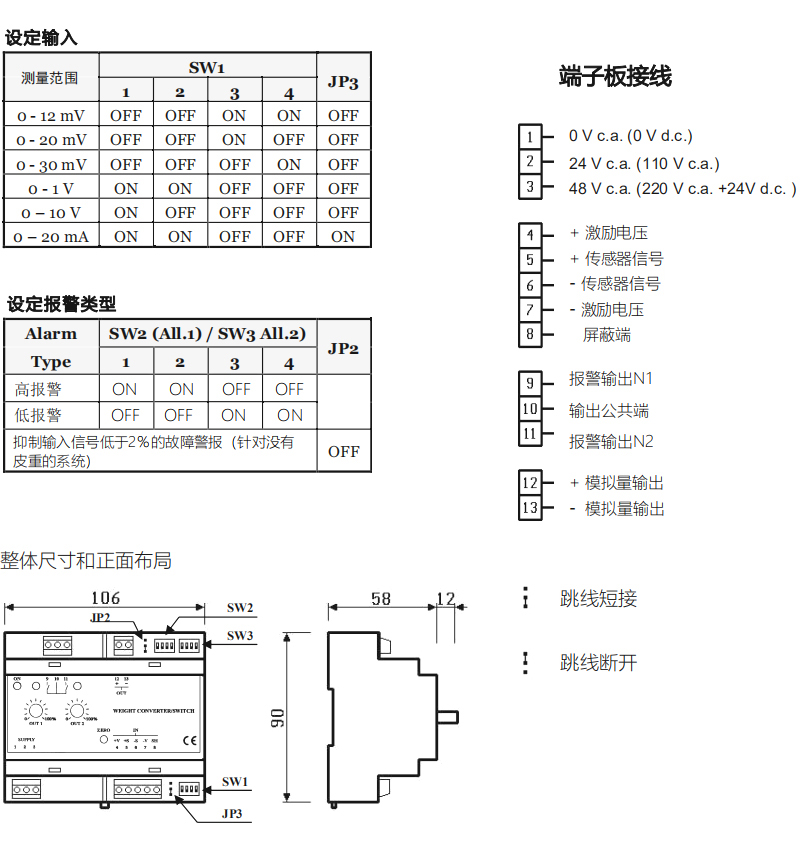

技術參數
訂貨型號：
S1E1-X （X為0、1、2時分別表示工作電壓為： 24/48 V c.a.、110/220 V c.a.、24 V d.c.）
